使用万用表的具体方法

编辑:洛阳顺鸣实业有限公司  时间:2018/06/26
   接地电阻测试仪是检验测量接地电阻的常用仪表,也是电气安全检查与 接地工程竣工验收不可缺少的工具,新增断线报警功能即开路报警可以非常方变的知道仪器是否工作在正常测试状态。新增断线报警功能即开路报警。

通常情况下测试接地电阻,需要埋设接地体、引出接地级,以便将仪器设备可靠接地。为确保接地电阻符合要求,通常需要专用的接地电阻测试仪例如日本共立4105A接地电阻测试仪/共立4102A进行测量。或者使用价格比较高的钳型接地电阻测试仪。

但在使用中,专用的接地电阻测试仪价高,不便购买,能否用万用表测量接地电阻呢?作者用万用表在不同土质的土壤对接地电阻进行了实验,并将万用表所测数据和专用接地电阻测试仪所测数据进行了比较,两者十分接近。具体测量方法如下:

找两根8mm、1m长的圆钢,将其一端磨尖作为辅助测试棒,分别插入待测接地体A两侧5m远的地下,深度应在0.6m以上,并使三者保持一条直线。

在这里,A为待测接地体,B、C为辅助测试棒

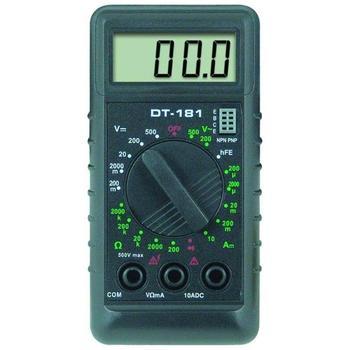

然后用万用表(R*1挡)测量A与B;A与C之间的电阻值,分别记作RAB、RAC、RBC,再经计算就可求出接地体A的接地电阻值。

由于接地电阻指的是接地体与土壤间的接触电阻。设A、B、C三者的接地电阻分别为RA、RB、RC。再设A与B之间土壤的电阻为RX,因为AC、AB距离相等,可以为A与C之间的土壤电阻也为RX;又因为BC=2AB,所以B与C间的土壤电阻近似为2RX,则:

RAB=RA+RB+RX。。。。。。

①RAC=RA+RC+RX。。。。。。

②RBC=RB+RC+2RX。。。。。。

③将①+②—③即得:RA=(RAB+RAC—RBC)/2。。。。。。④

④式即为接地电阻的计算公式。

实测例子:今测得某接地体的数据如下:RAB=8.4∩,RAC=9.3∩,RBC=10.5∩。则:

RA=(8.4+9.3—10.5)/2=3.6(∩)

所以,被测接地体A的接地电阻值为3.6∩。

值得注意的是:测量前需要将A、B、C三个接地体用砂纸打磨发亮,尽量减少表笔与接地体之间的接触电阻,以减少误差。
